Gel-Free Extreme Low Temp LSZH Double Jacket Loose Tube


Gel-Free Extreme Low Temp LSZH Double Jacket Loose Tube is specially designed for

applications that demand reliable performance in harsh environment installations. The cableconstruction incorporates a variety of packaging technologies that allow the product to

operate in extremely low temperatures, mechanically abusive installations and highly

caustic and acidic environments. The key to the reliable, ultra-high performance is the

specially designed cable core and the dual layer jacketing system.The cable core is

constructed using materials and engineered geometry that optimizes the Isolation

of the optical fibers from the stresses and strains imparted on the cable andcommonly

realized in extreme environments. The outer jacketing is designed to further protect the

ruggedized core assembly with a myltiplying system made up of a double-ply, low smoke

zero halogen (LSZH) flame resistant jacketing system that integrates a strong layer of

aramid yarn between the inner and outer sheaths.



Loose Tube Stranding Cable
  • Loose Tube Stranding Cable

  • Product Orgin:

    Shenzhen,China

  • Brand:

    K&M

  • Item NO.:

    KDM-lOOSE Tube Stran

  • Shipping Port:

    ShenZhen/HK

  • Payment:

    T/T

  • Color:

    As your requirement

  • Lead Time:

    2 Weeks after remittance
Contact Now
  • Features & Benefits

Specifications:

  • OFNG-LS Listed, CSA-FT4, IEEE1202 and UL 1685
  • Meets requirements of NFPA 130 and NFPA 502 for use in fixed guideway transit systems and road tunnels
  • ICEA S-104-696
  • CSA 22.2 No. 230 and 232
  • Fluid immersion testing per ASTM D412
  • Sunlight Resistant Jacket
  • Oil Res II compliant Jacketing System
  • Zero Halogen Per MIL PRF 85045

Features:

  • Gel-Free buffer tubes
  • Fiber Range 12-288
  • Suitable for direct burial and tray installations per UL 1277
  • Increased tensile load rating
  • 2X Crush Resistance compared to standard fiber optic cables
  • 2X Cold Impact Resistance compared to standard fiber optic cables
  • Self-supporting capability (contact factory for system design support)

Applications Network Connectivity for:

  • Oil and Gas fields
  • Low Temperature Environments
  • Refineries
  • Mining
  • Mass Transit

Temperature Specifications:

TEMPERATURE RANGE
INSTALLATION -30ºC to +50ºC
OPERATING  -55ºC to +70ºC
STORAGE -60ºC to +75ºC

Mechanical:

Parameter  Value
Crush  440N/CM
Cold Impact 8.8 N*m
Tensile
Installation 		1,000 lbs (4,450N)
Operational 400 lbs (1,780N）

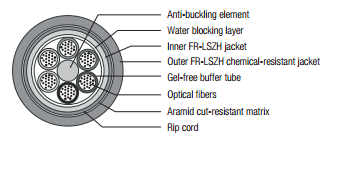

Cable Components:

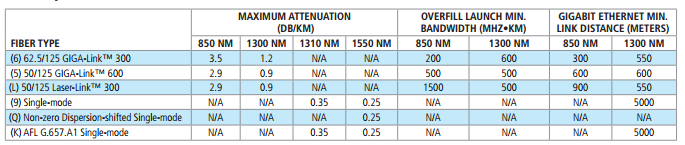

Fiber Specification:

Ordering Information:

Fiber Count Nominal Diameter Nominal Weight Maxmum Tensile Load Minimum Bend Radius
LBS(N) Inches(CM)
Inches MM LBS/1,000FT KG/KM Short Term Long Term Short Term Long Term
12 0.575 14.6 140 209 990 (4400) 290 (1300) 13 (29.4) 6.1 (14.6)
24 0.575 14.6 139 207 990 (4401) 290 (1300) 13 (29.4) 6.1 (14.6)
48 0.575 14.6 136 202 990 (4402) 290 (1300) 13 (29.4) 6.1 (14.6)
72 0.575 14.6 133 197 990 (4403) 290 (1300) 13 (29.4) 6.1 (14.6)
96 0.683 16.2 156 233 990 (4404) 290 (1300) 135(32.6) 6.1 (16.2)
144 0.776 19.7 199 297 990 (4405) 290 (1300) 18(396) 8 (19.7)
288 0.89 22.6 264 393 990 (4406) 290 (1300) 20(45.4) 9 (22.6)
